自由度是機器人的一個重要技術指標，它是由機器人的結構決定的，并直接影響到機器人的機動性。
1. 剛體的自由度
物體上任何一點都與坐標軸的正交集合有
關。物體能夠?qū)ψ鴺?biāo)系進行d立運動的數目稱為
自由度(Degree of Freedom,DOF)。物體所能

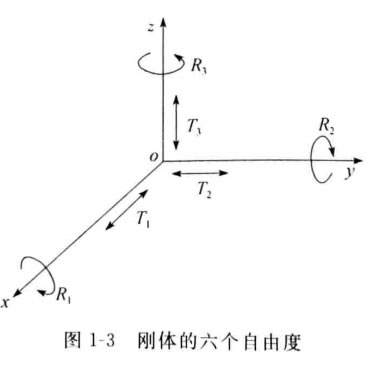

進行的運動包括(見圖1-3):
沿著坐標軸ox 、oy 和oz 的三個平移運動T₁ 、T₂ 和 T₃;
繞著坐標軸ox 、0y 和oz 的三個旋轉運動R₁ 、R2 和R₃。
這意味著物體能夠運用三個平移和三個旋轉，相對于坐標系進行定向和運動。
一個簡單物體有六個自由度。當兩個物體間確立起某種關系時，每一物體就對另一物 體失去一些自由度。這種關系也可以用兩物體間由于建立連接關系而不能進行的移動或轉 動來表示。
2. 機器人的自由度
人們期望機器人能夠以準確的方位把它的末端執行裝置或與它連接的工具移動到給定 點。如果機器人的用途是未知的，那么它應當具有六個自由度。不過，如果工具本身具有 某種特別結構，那么就可能不需要六個自由度。例如，要把一個球放到空間某個給定位 置，有三個自由度就足夠了。
一般情況下，機器人機械手的手臂具有三個自由度，其他的自由度數為末端執行裝置所具有。當要求某一機器人鉆孔時，其鉆頭需要轉動。不過，這一轉動總是由外部的馬達 帶動的，因此，不把它看作機器人的一個自由度。這同樣適用于機器人的機械手。機械手 的夾手應能開閉。不過，也不能把夾手的這個開閉所用的自由度當作機器人的自由度之 一，因?yàn)檫@個自由度只對夾手的操作起作用。這一點是很重要的，需要記住。
機械手是具有傳動執行裝置的機械，它由臂、關節和末端執行裝置(工具等)構成，組合為一個互相連接和互相依賴的運動機構;機器人接收來自傳感器的信號產生出控制信號去驅動機器人的各個關節
前臺接待機器人的控制系統由“任務規劃” “動作規劃”“軌跡規劃”和基于模型的 “伺服控制”等多個層次組成,機器人針對各個任務進行動作分解,實現機器人的一系列動作
伺服電機的轉動速度、扭矩、反饋信號頻率和額定電壓等參數是整個機器人控制系統的決定性因素之一;減速機和減速齒輪降低電機的轉動速度,加大輸出扭矩
每個關節都是影響智能接待智能接待機器人整體運動狀態的因子，所以設計時必須考慮全體的運動特性，并對關節的運動范圍和運動速度變化做出約束。
為規劃智能接待仿人機器人的機構設計需求，計算機器人運動過程中各關節所受的力和力矩、分析動力學穩定性和控制規律，必須建立其動力學模型
串行控制結構是指機器人的控制算法是由串行計算機來處理;并行處理結構能滿足機器人控制的實時性要求,實現復雜的計算力矩法、非線性前饋法、自適應控制法
運動控制系統由通信模塊、電源模塊、控制模塊和電機驅動模塊組成;分別驅動3個全方位輪，實現3軸聯動;通過閉環采集到的電機碼盤信息獲得的3個輪子的速度反饋回PC 機
硬件框圖包括一個以TMS320F2812DSP 為核心的DSP 控制板，一塊配套的功率驅動板和一臺無刷直流電機；功率驅動部分的硬件電路，主要由前置驅動芯片和六個功率MOSEFET 管組成
用來檢測機器人的加速度,括身體的加速度和各關節角加速度,有時候也作為抑制各關節機械振動而檢測;根據原理可分為應變式、壓電式和MEMS 技術等
檢測機器人運動速度,包括身體移動速度和各關節轉動速度等;一般可分為直流式和交流式兩種,直流式測速機的勵磁方式可分為他勵式和永磁式兩種,有帶槽的、空心的、盤式印刷電路等形式
用于機器人運動關節的零位和極限位置的檢測,零位是機器人關節運動開始時的位置,零位檢測精度直接影響機器人運動的精確度;位移傳感器一般都安裝在機器人的關節上，用來檢測機器人各關節的位移量
大部分輪子是由可變形材料(如橡膠)制成，所以相互作用是接觸面;，假設全方位移動機器人重心不高，因此當機器人加速運動時由重心偏高產生的各輪對地壓力的變化忽略不計
