按機械手的幾何結構進行分類，機器人分為三種

機器人分類方法有很多種。這里先介紹三種分類法，即分別按機械手的幾何結構、 機器人的控制方式以及機器人控制器的信息輸入方式來分。

1. 按機械手的幾何結構來分

機器人機械手的機械配置形式多種多樣。Z常見的結構形式是用其坐標特性來描述 的。這些坐標結構包括笛卡兒坐標結構、柱面坐標結構、J坐標結構、球面坐標結構和關 節式球面坐標結構等。這里簡單介紹三種Z常見的柱面、球面和關節式球面坐標結構機 器人。

(1)柱面坐標機器人

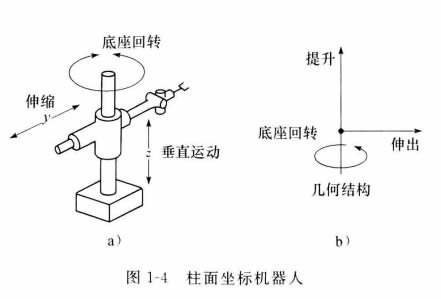

柱面坐標機器人主要由垂直柱子、 水平手臂(或機械手)和底座構成。水平 機械手裝在垂直柱子上，能自由伸縮， 并可沿垂直柱子上下運動。垂直柱子安 裝在底座上，并與水平機械手一起(作 為 一個部件)能在底座上移動。這樣， 這種機器人的工作包跡(區間)就形成一 段圓柱面，如圖1-4所示。因此，把這種機器人叫做柱面坐標機器人。

(2)球面坐標機器人

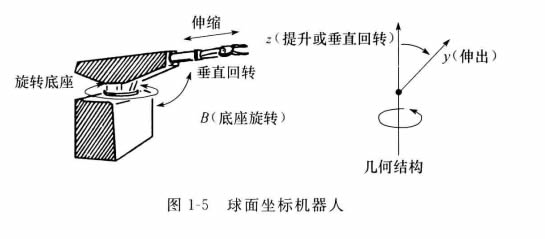

這種機器人如圖1-5所示。它像坦克的炮塔一樣，機械手能夠做里外伸縮移動、在垂直平面上垂直回轉以及在水平平面上繞底座旋轉。因此，這種機器人的工作包跡形成球面 的一部分，并被稱為球面坐標機器人。

(3)關節式球面坐標機器人

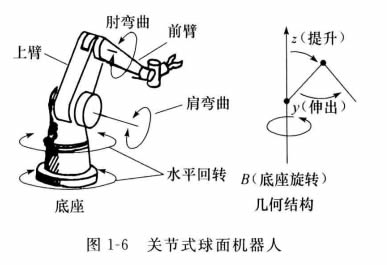

這種機器人主要由底座(或軀干)、上臂和前臂構成。上臂和前臂可在通過底座的垂直平面上運動，如圖1-6所示。在前臂和上臂間，機械手有個肘關節；而在上臂和底座間， 有個肩關節。在水平平面上的旋轉運動，既可 由肩關節進行，也可以繞底座旋轉來實現。這 種機器人的工作包跡形成球面的大部分，稱為 關節式球面機器人。
